Infos sur la gravure et la découpe laser.

Au centre de production de l’Eracom

Polar Digicut : c’est le premier découpeur laser de Polar, fabricant allemand surtout connu pour ses massicots.

Public cible : Imprimeurs, finition.
Spécialité: Papier/carton, séries

Laser de 30W, plateau de 860 × 610 mm.
Découpe laser: épaisseur maximum 3mm
Gravure laser: épaisseur 6 à 10 mm
Format planche maximum: 80x60 cm

Instructions: voir PDF.

Couleurs à utiliser:

Lors de la réalisation du fichier : utiliser les 3 couleurs existantes dans le nuancier original d’Adobe Illustrator soit :

  • Coupe -> Noir
  • Rainage demi-corps -> Rouge CMJN
  • Gravure en surface -> Magenta CMJN

L’épaisseur donnée au contour doit être de : 0,01 mm

la Polar Digicut

Au FabLearn HEP

Voir les infos “Découpe et gravure laser” sur le site du FabLearn.

En bref: trois machines à disposition:

Trotec Speedy 100R
Dimensions du plateau : 610 x 305 mm
Paramètres conseillés: Contreplaqué peuplier
Épaisseur [mm] : 4 mm
Puissance [% du max.] : 80
Découpe laser: peut aller jusqu’à 6 mm
Gravure laser: En cas de doute, un premier compromis pourrait être : Puissance [% du max.] : 60%, Vitesse [% du max.] : 25%.

Public cible: Makers, artisans, fablabs.
Spécialité: Tous matériaux, pièces variées

FLUX beamo
Dimensions du plateau : 300 x 210 mm

VEVOR
Dimensions du plateau : 900 x 600 mm

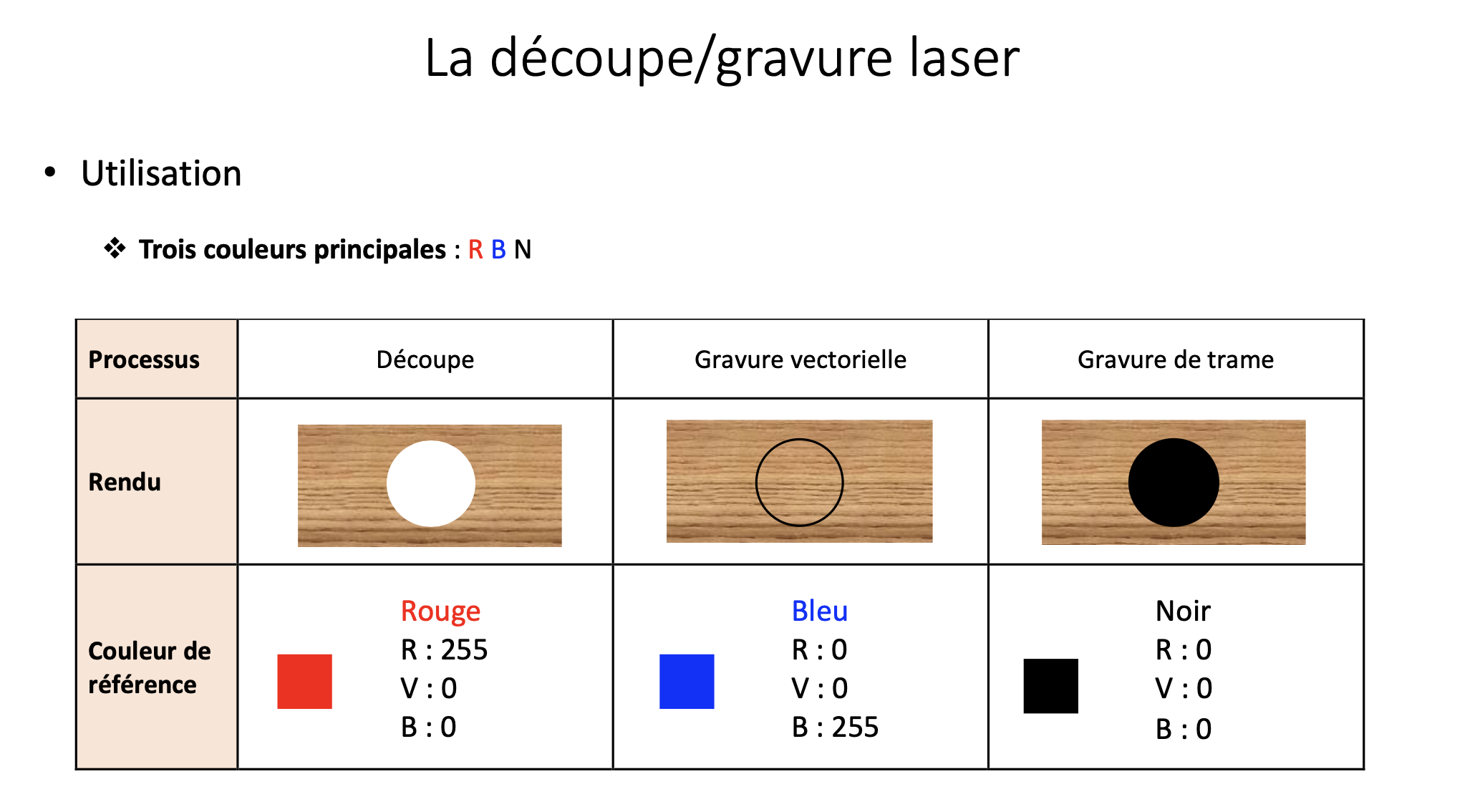

Couleurs pour découpe Fablearn:

  • Découpe -> Rouge (RVB)
  • Gravure vectorielle -> Bleu (RVB)
  • Gravure de trame -> Noir (RVB)

Quelle machine pour quel usage ?

  • Si votre usage est la gravure/découpe bois et matériaux variés, la Trotec Speedy 100R est bien plus adaptée.
  • Le Digicut est davantage taillé pour la finition d’imprimés en série.

Type de bois recommandé

Contreplaqué peuplier 600 x 600 x 4mm chez Jumbo.ch.
Prix par planche: CHF 6.95
